ICM7211AMIPL budič pro LCD displej

Detailní popis produktu

ICM7211AMIPL: Obvod pro váš 4-místný LCD displej

Přestaňte se trápit s multiplexováním. Oživte své LCD displeje s legendárním dekodérem a budičem v jednom.

Hledáte spolehlivý způsob, jak zobrazit čísla na klasickém „holém“ LCD skle? Integrovaný obvod ICM7211AMIPL je elegantní řešení, které převede vaše digitální data na čitelný obraz. Tento čip je ideální volbou pro konstrukci měřicích přístrojů, panelových měřidel nebo jakéhokoliv projektu, kde je prioritou nízká spotřeba a vysoký kontrast displeje.

Na rozdíl od LED displejů vyžadují LCD specifické střídavé buzení, aby nedošlo k jejich poškození elektrolýzou. ICM7211 se o vše postará za vás – obsahuje kompletní oscilátor i budiče segmentů. Vy mu pošlete data v BCD kódu, on se postará o zbytek.

Proč si vybrat právě ICM7211AMIPL?

• Vše v jednom: Kombinuje 4-místný BCD-to-7-segment dekodér a přímý budič LCD.
• Krystalicky čistý obraz: Díky statickému (nemultiplexovanému) buzení zajišťuje maximální kontrast a široké pozorovací úhly displeje bez nepříjemného blikání.
• Extrémně nízká spotřeba: Technologie CMOS zaručuje minimální odběr proudu, což je klíčové pro zařízení napájená z baterie (např. multimetry).
• Jednoduché rozhraní: Data se zadávají paralelně (4 datové vstupy + volba číslice), což usnadňuje připojení k mikrokontrolérům nebo čítačům.

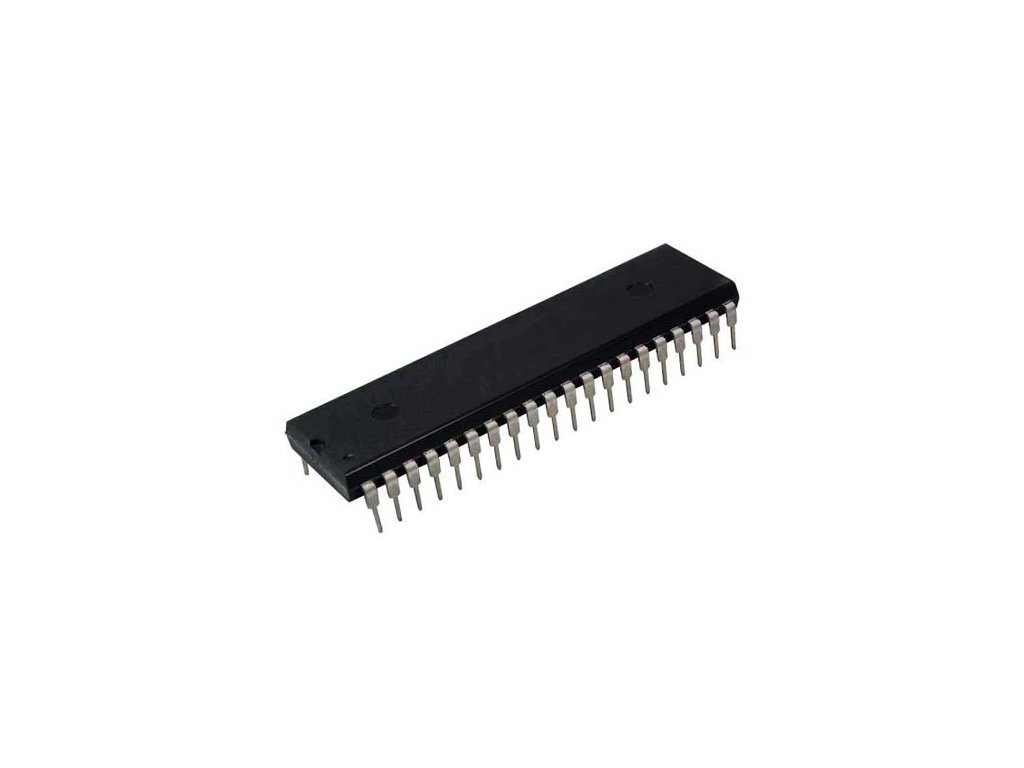

• Breadboard Friendly: Pouzdro DIP-40 se snadno osazuje do nepájivých polí i patic.

Technické specifikace v kostce:

Kde tento obvod zazáří?

• Digitální multimetry a voltmetry: Klasické použití, pro které byl stvořen.
• Panelová měřidla: Teploměry, otáčkoměry, počítadla.
• Low-power zařízení: Díky CMOS technologii šetří baterie vašich přenosných projektů.
• Retro a Hobby elektronika: Ideální pro výuku digitální techniky a pochopení principu buzení LCD.

Tip pro vývojáře: Tento obvod (verze 7211) je navržen pro spolupráci s displeji se společnou základnou (Common Backplane). Díky integrovanému oscilátoru nepotřebujete generovat frekvenci pro LCD externě – stačí jeden kondenzátor, nebo nechat pin plavat pro interní nastavení (dle konkrétního zapojení v datasheetu).

Upozornění: Jedná se o citlivou elektronickou součástku. Při manipulaci dodržujte zásady ochrany proti elektrostatickému výboji (ESD).
