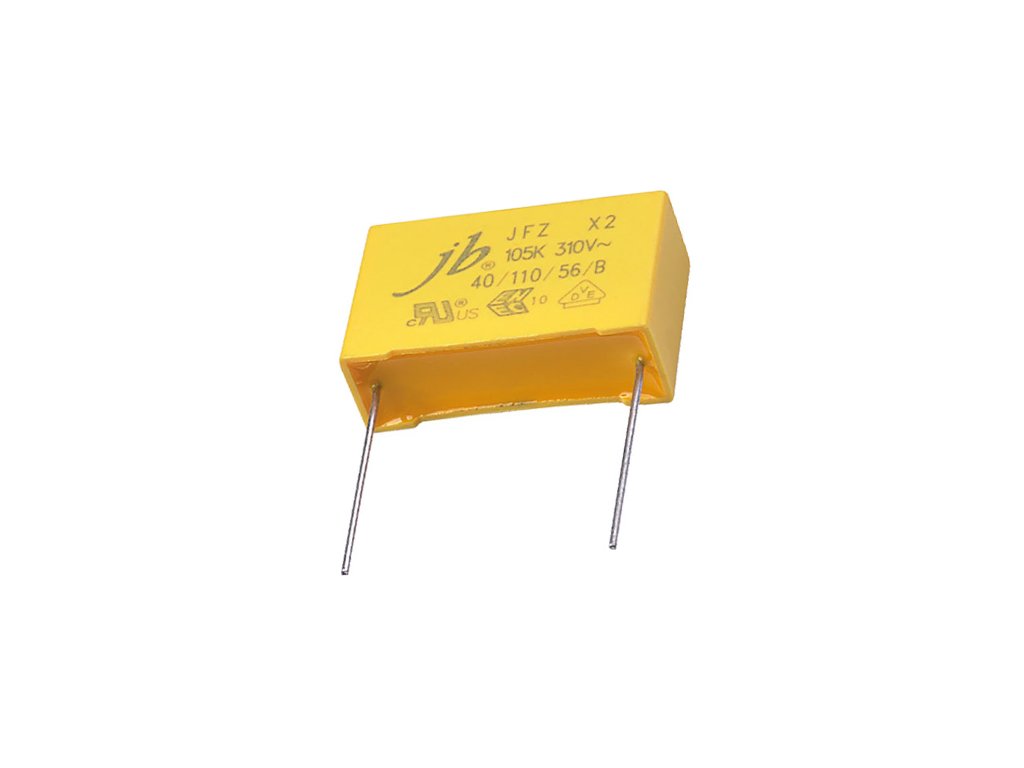

Polypropylénový kondenzátor 1uF 310VAC JFW0A9105K225000B
Kód: 102061616
Detailní popis produktu
jb Capacitors JFW-1U/310-P22
Odrušovací kondenzátor třídy X2 řady JFW od výrobce jb Capacitors v provedení MKP – metalizovaný polypropylenový film v neinduktivním pouzdru zalitém epoxidovou pryskyřicí. Kapacita 1 µF ±10 %, jmenovité napětí 310 VAC, rozteč vývodů 22,5 mm, rozměry pouzdra 26 × 21,5 × 12 mm, montáž THT do DPS.
Vlastnosti a použití
Kondenzátory třídy X2 se zapojují přímo mezi vodiče síťového napájení (across-the-line) v sítích 230 V AC. Používají se v odrušovacích a EMI filtrech spínaných zdrojů, ve vstupních obvodech spotřebičů, v předřadných (bezkondenzátorových) zdrojích a jako snubbery. Metalizovaný polypropylenový film má samoregenerační schopnost, velmi nízké dielektrické ztráty a vysokou odolnost proti napěťovým špičkám. Kondenzátor je schválen podle VDE, ENEC a UL/cUL (EN/IEC 60384-14), pouzdro splňuje UL94 V-0 a provozní teplota je -40 až +110 °C. Řada JFW pokrývá rozsah 4,7 nF až 10 µF.
Technické parametry
| Kapacita: | 1 µF |
| Tolerance: | ±10 % |
| Jmenovité napětí: | 310 VAC |
| Typ / třída: | X2 – odrušovací (across-the-line) |
| Dielektrikum: | metalizovaný polypropylen (MKP) |
| Rozměry: | 26 × 21,5 × 12 mm (d × v × š) |
| Rozteč vývodů: | 22,5 mm |
| Typ vývodů: | radiální drátové (THT) |
| Montáž: | THT (do plošného spoje) |
| Provozní teplota: | -40 až +110 °C |
| Certifikace / schválení: | VDE, ENEC, UL, cUL (EN/IEC 60384-14); pouzdro UL94 V-0 |
| Výrobce: | jb Capacitors |
| Objednací kód výrobce: | JFW-1U/310-P22 |
Doplňkové parametry
| Kategorie: | Polypropylénové kondenzátory (PP) |
|---|---|
| Typ: | kondenzátor |
| Druh: | odrušovací |
| Kapacita (uF): | 1 |
| Kapacita (nF): | 1000 |
| Pracovní napětí (V): | 310 AC |
| Šířka (mm): | 26 |
| Délka (mm): | 12 |
| Výška (mm): | 21,5 |
| Rozteč vývodů (mm): | 22,5 |
| Tolerance (%): | ±10 |
| Montáž: | THT |
| Vývody: | radiální |
| Typ: | X2 |
