Co je elektrolytický kondenzátor a k čemu slouží
Elektrolytické kondenzátory (často označované prostě jako „elektrolyty“) jsou naprostým základem většiny dnešní elektroniky. Najdete je v napájecích zdrojích, na základních deskách počítačů, v televizích, audio technice i v drobných domácích spotřebičích. Slouží především k vyhlazování napětí a filtraci signálu.
 |
 |
 |
 |
 |
Na rozdíl od motorových kondenzátorů, které pracují se střídavým proudem (AC), jsou běžné hliníkové elektrolytické kondenzátory polarizované a pracují se stejnosměrným proudem (DC).
Jak poznat, že je elektrolytický kondenzátor vadný
Elektrolytické kondenzátory obsahují tekutý elektrolyt, který časem a vlivem tepla vysychá nebo degraduje. Patří k nejčastějším "kazítkům" v elektronice.
Nejčastější viditelné signály:
- Nafouklá čepička: Vrchní hliníková část má na sobě křížový nebo tvarovaný prolis. Pokud není dokonale plochá, ale je vypouklá nahoru, kondenzátor je vadný
- Vyteklý elektrolyt: Hnědá nebo nažloutlá zaschlá hmota na vršku nebo u nožiček kondenzátoru
- Povysunuté gumové těsnění: Spodní gumička u vývodů je vytlačená ven
Projevy na zařízení:
- Zařízení nejde zapnout, nebo se zapne až po zahřátí
- Samovolné restarty (typické u PC a televizí)
- Pískání nebo vrčení ze zdroje
- Zhoršená kvalita zvuku (brum) u audio zesilovačů
Jak číst hodnoty z původního kondenzátoru

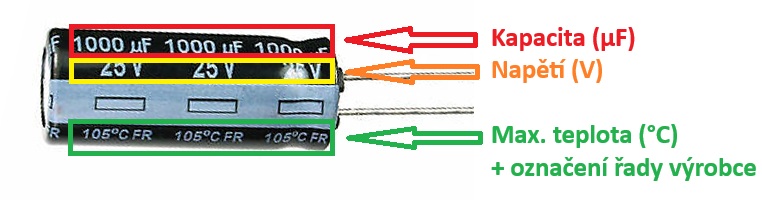

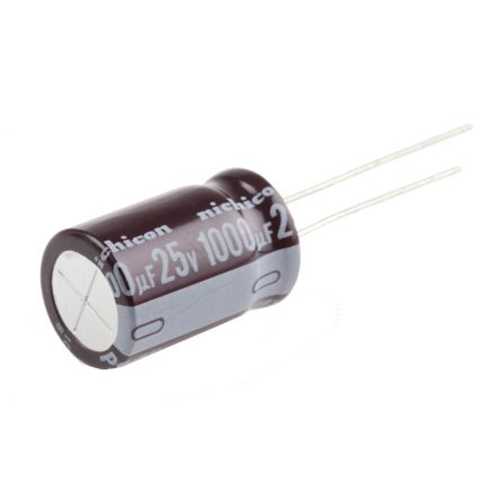

Aby oprava byla úspěšná, musíte z vadného kusu vyčíst tři základní parametry, které jsou vždy natištěny na obalu:
1. Kapacita: Udává se v mikrofaradech (µF), např. 1000 µF
2. Napětí: Maximální pracovní napětí ve voltech (V), např. 25 V
3. Teplotní odolnost: Maximální provozní teplota ve stupních Celsia (°C). Běžně se setkáte s hodnotami 85 °C nebo 105 °C
Dále si na obalu všimněte pruhu se symboly mínus (–). Tento pruh označuje záporný pól kondenzátoru.
Jak určit vhodnou náhradu
Při výběru nového kondenzátoru se řiďte následujícími pravidly. Není to složité, ale je důležité vědět, kde můžete dělat kompromisy a kde ne.

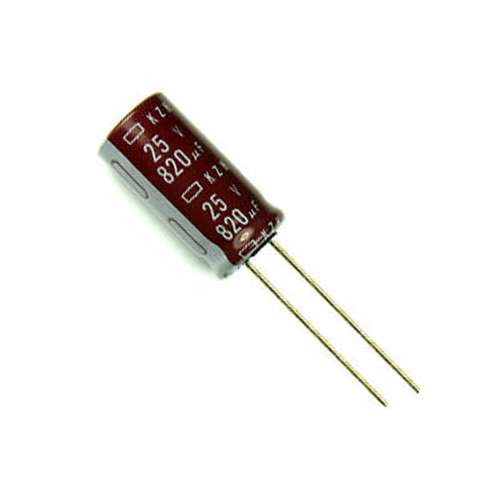

Kapacita (µF)
Pravidlo: Ideálně zvolte stejnou hodnotu.
Výjimka: Ve filtračních obvodech napájecích zdrojů lze obvykle použít i o něco vyšší kapacitu (např. místo 1000 µF dát 1200 µF).

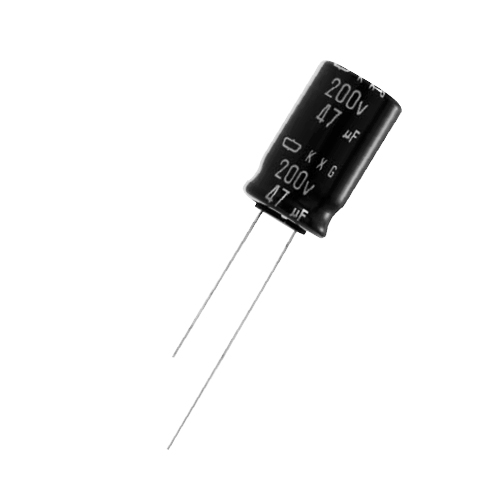

Jmenovité napětí (V)
Pravidlo: Napětí musí být stejné, nebo VYŠŠÍ. Pokud máte vadný kondenzátor na 16 V a nemůžete sehnat stejný, můžete bez obav použít kondenzátor na 25 V nebo 35 V. Znamená to jen, že nová součástka snese větší zátěž.
Pozor: Kondenzátory s vyšším napětím bývají fyzicky větší, zkontrolujte si, zda se vám vejdou na desku.

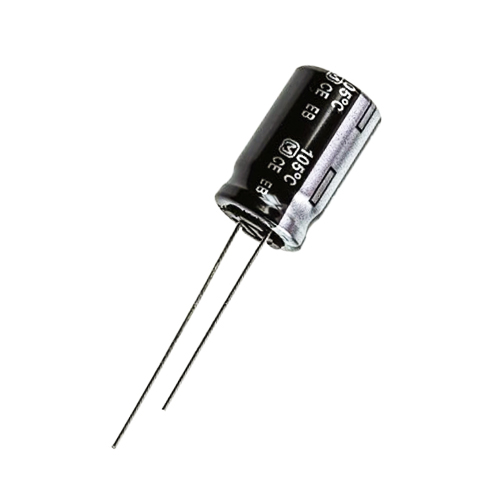

Teplotní odolnost (°C)
Pravidlo: Vždy stejná nebo vyšší. Pokud byl původní kondenzátor na 85 °C, můžete použít 105 °C (dokonce tím prodloužíte jeho životnost).

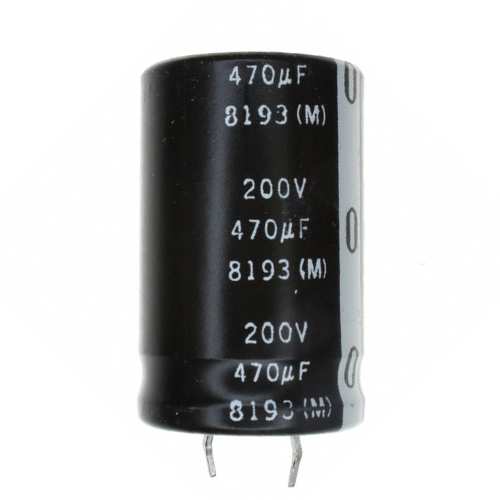

Fyzické rozměry a rozteč vývodů (RM)
Pravidlo: Změřte si průměr a výšku původního kondenzátoru. Na plošném spoji (DPS) bývá často málo místa a širší kondenzátor by se nemusel vejít mezi ostatní součástky.
Pozor: Důležitá je také rozteč vývodů (vzdálenost mezi nožičkami), aby šel kondenzátor snadno zapájet do původních otvorů.
Standardní vs. Low ESR
Pokud opravujete spínaný zdroj (např. v PC, monitoru nebo TV), původní kondenzátory jsou téměř jistě typu Low ESR (s nízkým ekvivalentním sériovým odporem). Při nákupu náhrady do těchto zařízení vždy hledejte označení Low ESR.
Zásadní varování: Pozor na polaritu!
Elektrolytické kondenzátory se nesmí zapojit obráceně. Pokud zaměníte plus a mínus, kondenzátor se při zapnutí zařízení natlakuje a exploduje.
- Na kondenzátoru: Záporný pól (mínus) je označen pruhem na obalu
- Na plošném spoji: Místo pro kondenzátor bývá nakreslené jako kolečko, kde polovina je vyšrafovaná nebo je u jedné dírky znaménko +. Vždy si před vypájením vadného kusu vyfoťte nebo poznačte, jak byl orientován!
Závěr
Výměna nafouklého elektrolytického kondenzátoru je často korunová položka, která dokáže zachránit zařízení za tisíce. Stačí si ohlídat správnou kapacitu, nepodkročit původní napětí a teplotu, nezapomenout na Low ESR u spínaných zdrojů a především – připájet ho se správnou polaritou.
