Panelová vidlice M16 7pólová, Amphenol T 3477 000 U
Kód: 104080142
Detailní popis produktu
Panelová vidlice M16 7pólová, přední montáž – Amphenol T 3477 000 U
Kruhový konektor M16 Amphenol Industrial T 3477 000 U ze série signal|mate C091 A (M16-A). Panelová vidlice se 7 postříbřenými kolíky (uspořádání kontaktů 07-a dle IEC 61076-2-106) a pájecími vývody pro vodiče do 0,5 mm². Montuje se zepředu do otvoru v panelu a zajišťuje maticí ze zadní strany. Otvor má průměr 18 mm s polohovacím výřezem, tloušťka panelu může být 1–3,5 mm. Kovové poniklované pouzdro je stíněné, protikus se zajišťuje šroubovací převlečnou maticí M16. Krytí IP40 v zasunutém stavu – konektor je určen do vnitřního prostředí. Protikusem je 7pólová kabelová zásuvka série C091 A, např. Amphenol T 3476 001 U pro kabel Ø 4–6 mm. Typické použití: průmyslová automatizace, měřicí a řídicí technika, osvětlení a přenos signálů.
Vlastnosti produktu
- Typ: panelová vidlice (kolíky), přední montáž do panelu
- Počet pólů: 7 (uspořádání 07-a)
- Jmenovitý proud: 7 A při 40 °C
- Připojení: pájecí, vodiče max. 0,5 mm² (AWG 20)
- Krytí: IP40 v zasunutém stavu
- Protikus: kabelová zásuvka C091 A 7pólová, např. T 3476 001 U
Technické parametry
| Výrobce: | Amphenol Industrial |
| Označení výrobce: | T 3477 000 U |
| Série: | signal|mate C091 A (M16-A) |
| Typ: | panelová vidlice (kolíky) |
| Počet pólů: | 7 |
| Uspořádání kontaktů: | 07-a (IEC 61076-2-106) |
| Zajištění: | šroubovací převlečná matice M16 |
| Montáž: | přední (jednootvorová) |

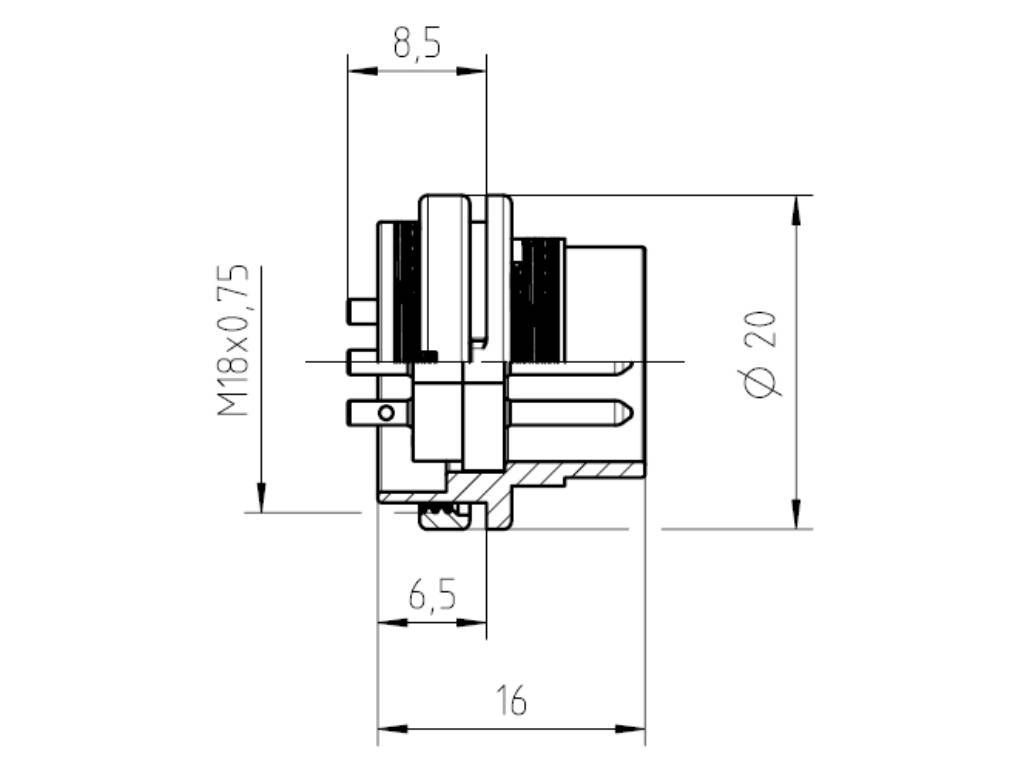

| Montážní závit: | M18 × 0,75 |
| Otvor v panelu: | Ø 18 mm s polohovacím výřezem 2,8 mm |
| Tloušťka panelu: | 1–3,5 mm |
| Připojení: | pájecí |
| Průřez vodiče: | max. 0,5 mm² (AWG 20) |
| Jmenovitý proud: | 7 A při 40 °C |
| Jmenovité napětí: | 300 V (IEC 60664-1, stupeň znečištění 1) 63 V (stupeň znečištění 2) 250 V (UL 1977) |
| Impulzní výdržné napětí: | 1,5 kV |
| Přechodový odpor: | < 5 mΩ |
| Izolační odpor: | > 1010 Ω |
| Povrch kontaktů: | stříbro |
| Materiál pouzdra: | kov, poniklovaný |
| Izolant: | termoplast, UL 94 V-0 |
| Stínění: | ano |
| Krytí: | IP40 (v zasunutém stavu) |
| Životnost: | min. 500 spojení |
| Pracovní teplota: | -40 až +100 °C |
| Hmotnost: | 12 g |
| Protikus: | kabelová zásuvka Amphenol T 3476 001 U (kabel Ø 4–6 mm) |
Doplňkové parametry
| Kategorie: | Konektory kulaté |
|---|---|
| Typ: | konektor |
| Druh: | vidlice, průmyslový |
| Napětí (V): | 250 |
| Proud (A): | 7 |
| Počet pinů: | 7 |
| Průměr (mm): | 20 |
| Závit: | M18 |
| Montáž: | pájení, přišroubováním (M18) |
| Pracovní teplota (°C): | -40÷100°C |
| Prostorová orientace: | přímý |
