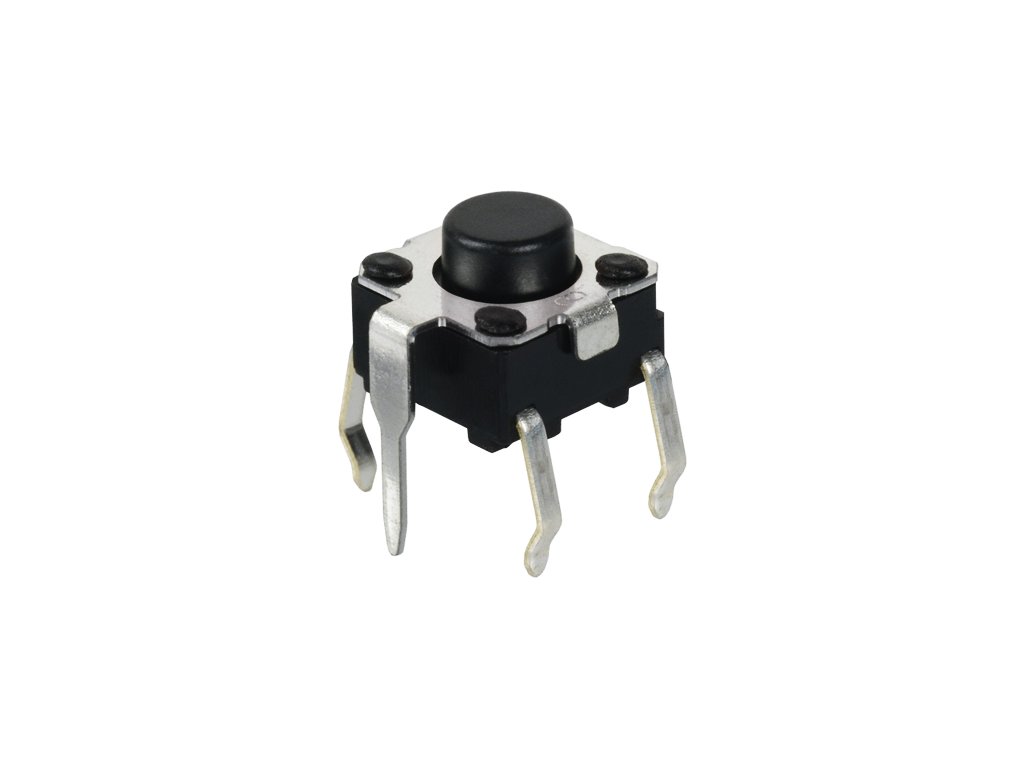

Tlačítkový mikrospínač (tact switch) Omron B3F-1120 s kontaktem SPST-NO spíná obvod jen po dobu stisku – po uvolnění se sám vrátí do rozepnutého stavu (OFF-(ON), bez aretace). Těleso 6 × 6 mm s celkovou výškou 5 mm je určeno pro montáž do otvorů DPS (THT). Typické použití: ovládací, resetovací a navigační tlačítka v elektronických přístrojích, vývojových deskách, ovladačích a přístrojových panelech.

Vlastnosti produktu

Spínání: OFF-(ON), bez aretace
Konfigurace kontaktů: SPST-NO
Rozměry tělesa: 6 × 6 mm, výška 5 mm
Montáž: THT (do otvorů DPS)
Síla stisku: 0,98 N
Zemnicí vývod: ano

Technické parametry

Výrobce:	Omron
Označení výrobce:	B3F-1120
Typ:	tlačítkový mikrospínač (tact switch)
Konfigurace kontaktů:	SPST-NO
Spínání:	OFF-(ON)
Rozměry tělesa:	6 × 6 mm
Celková výška:	5 mm
Hmatník:	kruhový, černý
Montáž:	THT (do otvorů DPS)
Zatížitelnost kontaktů:	50 mA / 24 V DC
Síla stisku:	0,98 N
Pracovní teplota:	-25 až +70 °C
Životnost:	1 000 000 cyklů
Zemnicí vývod:	ano

Doplňkové parametry

Kategorie:	Tlačítkové mikrospínače (TACT)
Typ:	mikrospínač
Konfigurace:	SPST-NO
Polohy:	OFF-(ON)
Rozměry (mm):	6 x 6 x 5
Zatížitelnost kontaktů:	0,05A / 24VDC
Montáž:	THT
