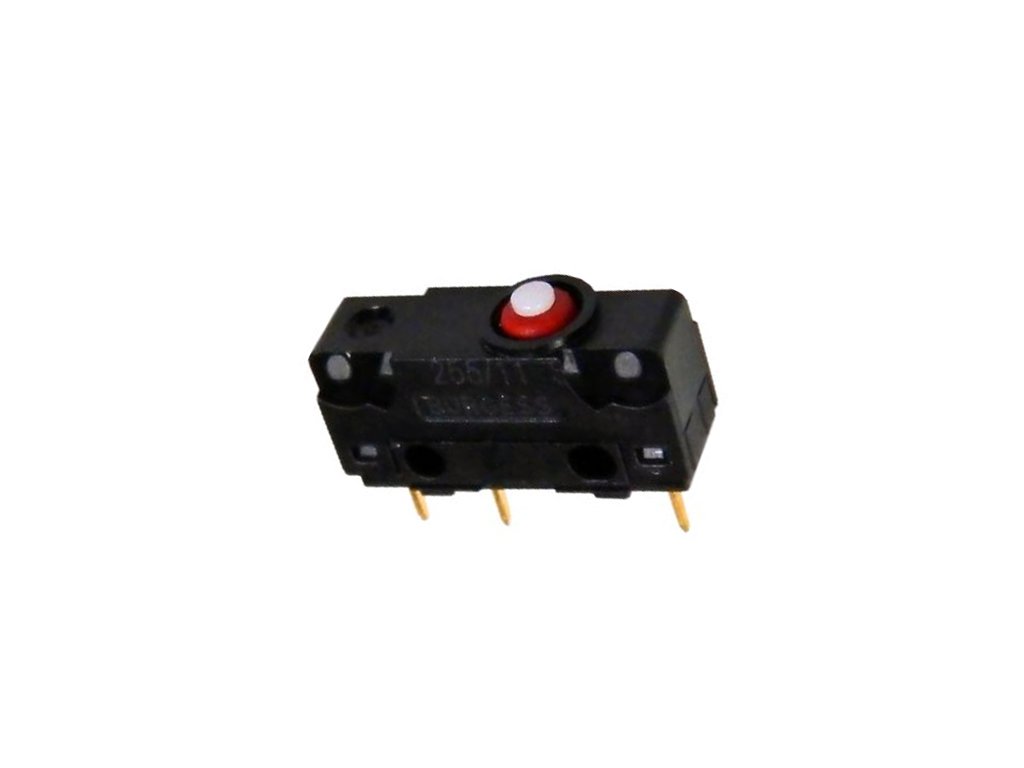

Subminiaturní mikrospínač Saia-Burgess bez páčky (ovládá se přímo stiskem kolíku), s přepínacím kontaktem SPDT. Při stisku přepne z rozpínacího (NC) na spínací (NO) vývod a po uvolnění se sám vrátí do výchozí polohy. Kontakty snesou 5 A / 250 V AC. Vývody jsou určeny k zapájení do desky plošných spojů (THT, rozteč 5,08 mm). Utěsněné provedení IP67 se zlacenými kontakty a vývody do DPS. Typické použití: detekce polohy, víka či dvířek v přístrojích a spotřebičích, koncové dorazy 3D tiskáren a menších mechanismů.

Vlastnosti produktu

Ovládání: bez páčky
Kontakty: SPDT, ON-(ON)
Zatížitelnost: 5 A / 250 V AC
Vývody: do DPS (THT), rozteč 5,08 mm
Rozměry tělesa: 20 × 6,4 × 10,3 mm
Krytí: IP67

Použití:

Jedná se o voděodolnou verzi spínače V4NCT7, který je používán v zámku dveří některých modelů aut koncernu Volkswagen.

Technické parametry

Výrobce:	Saia-Burgess
Typ:	mikrospínač – subminiaturní velikost
Ovládání:	bez páčky
Konfigurace kontaktů:	SPDT
Spínání:	ON-(ON)
Zatížitelnost kontaktů:	5 A / 250 V AC
Vývody:	do DPS (THT)
Rozteč vývodů:	5,08 mm

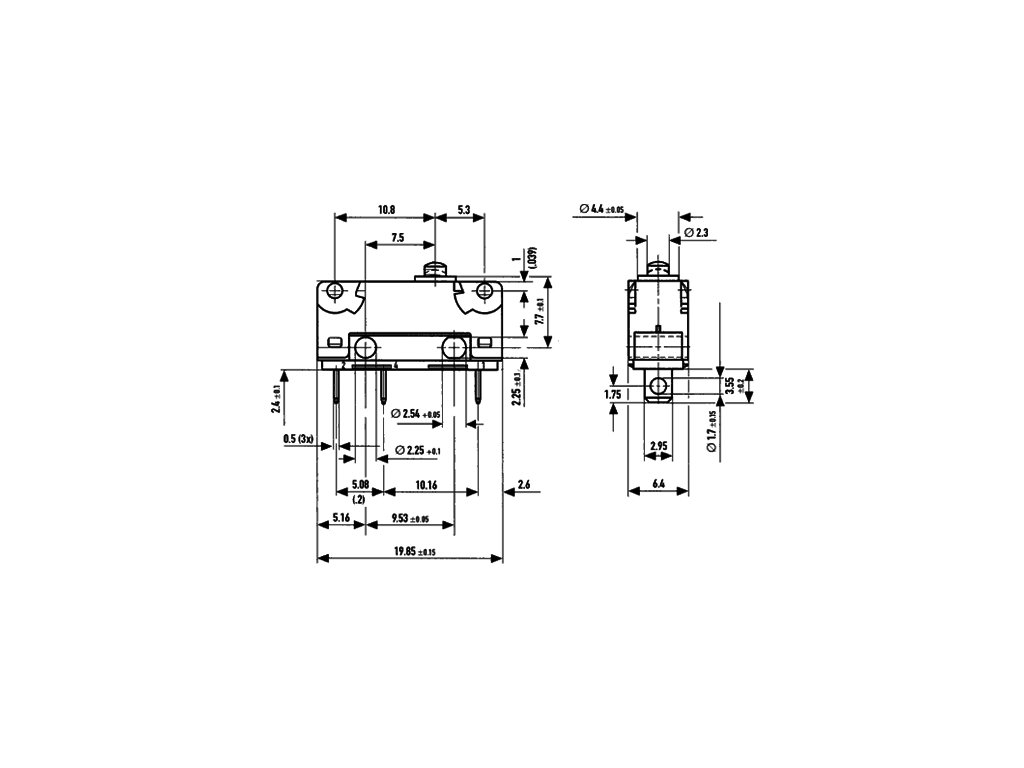

Rozměry tělesa (d × š × v):	20 × 6,4 × 10,3 mm
Ovládací síla:	max. 2,5 N
Stupeň krytí:	IP67
Mechanická životnost:	5 000 000 cyklů
Pracovní teplota:	-40 až +85 °C

Doplňkové parametry

Kategorie:	Páčkové a koncové mikrospínače (SNAP ACTION)
Typ:	mikrospínač
Konfigurace:	SPDT
Šířka (mm):	6,4
Délka (mm):	20
Výška (mm):	10,3
Polohy:	ON-(ON)
Provedení:	bez páčky
Rozměry (mm):	20 x 6,4 x 10,3
Rozteč vývodů (mm):	5,08
Stupeň krytí:	IP67
Zatížitelnost kontaktů:	5A / 250VAC
Montáž:	THT
Vývody:	THT
