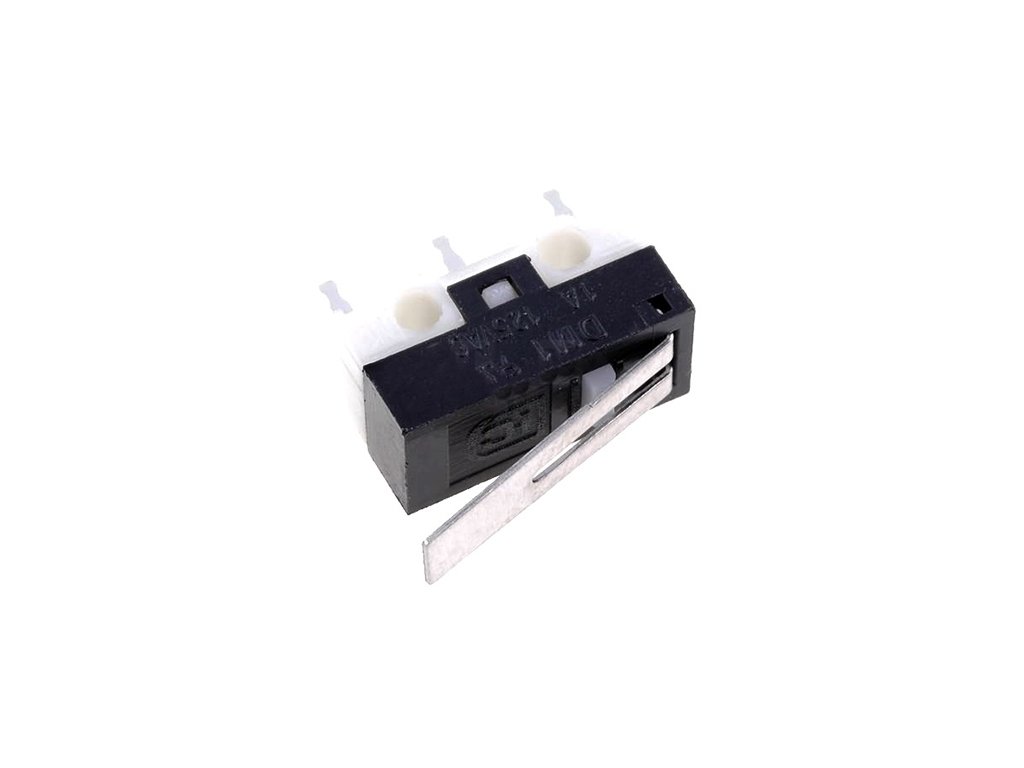

Ultra-subminiaturní mikrospínač Multicomp s páčkou délky 13 mm a přepínacím kontaktem SPDT. Při stisku přepne z rozpínacího (NC) na spínací (NO) vývod a po uvolnění se sám vrátí do výchozí polohy. Kontakty snesou 1 A / 125 V AC; další jmenovité hodnoty: 30 mA / 5 V DC. Vývody jsou určeny k zapájení do desky plošných spojů (THT, rozteč 5,08 mm). Spínač nemá montážní otvory, drží za vývody zapájené v DPS. Typické použití: detekce polohy v malých přístrojích, ovladačích a elektronice montované do DPS.

Vlastnosti produktu

Ovládání: s páčkou, páčka 13 mm
Kontakty: SPDT, ON-(ON)
Zatížitelnost: 1 A / 125 V AC
Vývody: do DPS (THT), rozteč 5,08 mm
Rozměry tělesa: 12,8 × 5,8 × 6,5 mm
Krytí: IP40

Technické parametry

Výrobce:	Multicomp
Typ:	mikrospínač – ultra-subminiaturní velikost
Ovládání:	s páčkou
Délka páčky:	13 mm
Konfigurace kontaktů:	SPDT
Spínání:	ON-(ON)
Zatížitelnost kontaktů:	1 A / 125 V AC 30 mA / 5 V DC
Vývody:	do DPS (THT)
Rozteč vývodů:	5,08 mm

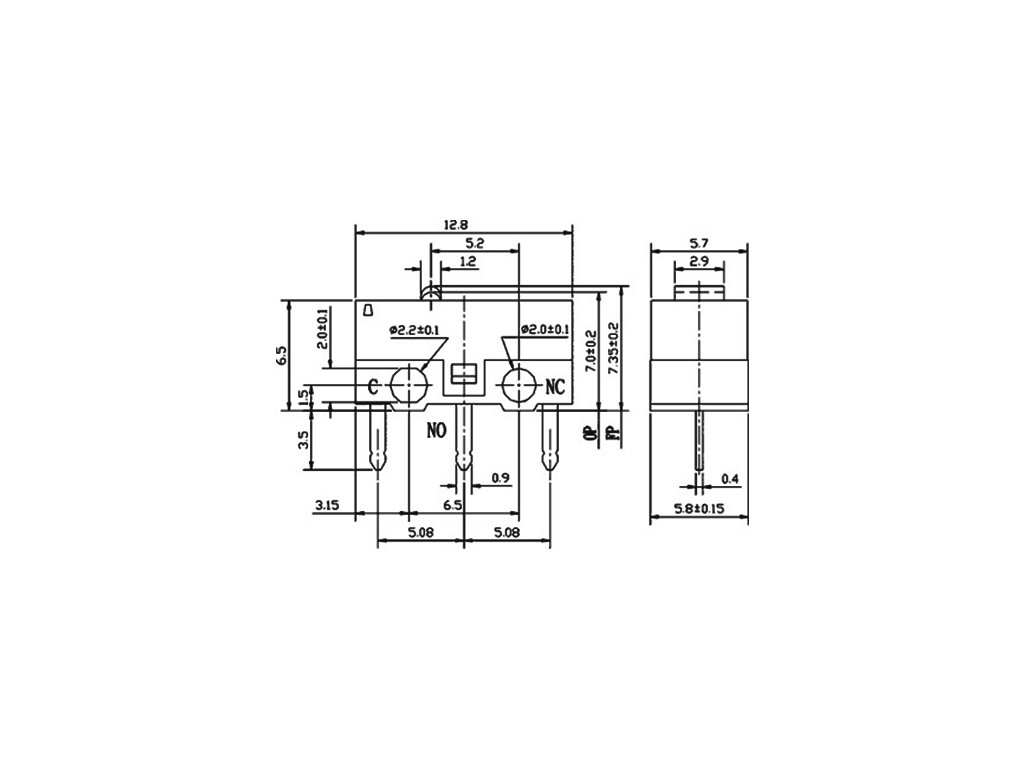

Rozměry tělesa (d × š × v):	12,8 × 5,8 × 6,5 mm
Upevnění:	bez montážních otvorů – drží za vývody v DPS
Ovládací síla:	max. 0,44 N
Stupeň krytí:	IP40
Mechanická životnost:	1 000 000 cyklů
Elektrická životnost:	10 000 cyklů
Pracovní teplota:	-25 až +65 °C

Doplňkové parametry

Kategorie:	Páčkové a koncové mikrospínače (SNAP ACTION)
Typ:	mikrospínač
Konfigurace:	SPDT
Šířka (mm):	5,8
Délka (mm):	12,8
Výška (mm):	6,5
Polohy:	ON-(ON)
Provedení:	s páčkou
Rozměry (mm):	12,8 x 5,8 x 6,5
Rozteč vývodů (mm):	5,08
Stupeň krytí:	IP40
Zatížitelnost kontaktů:	1A / 125VAC
Montáž:	THT
Vývody:	THT
