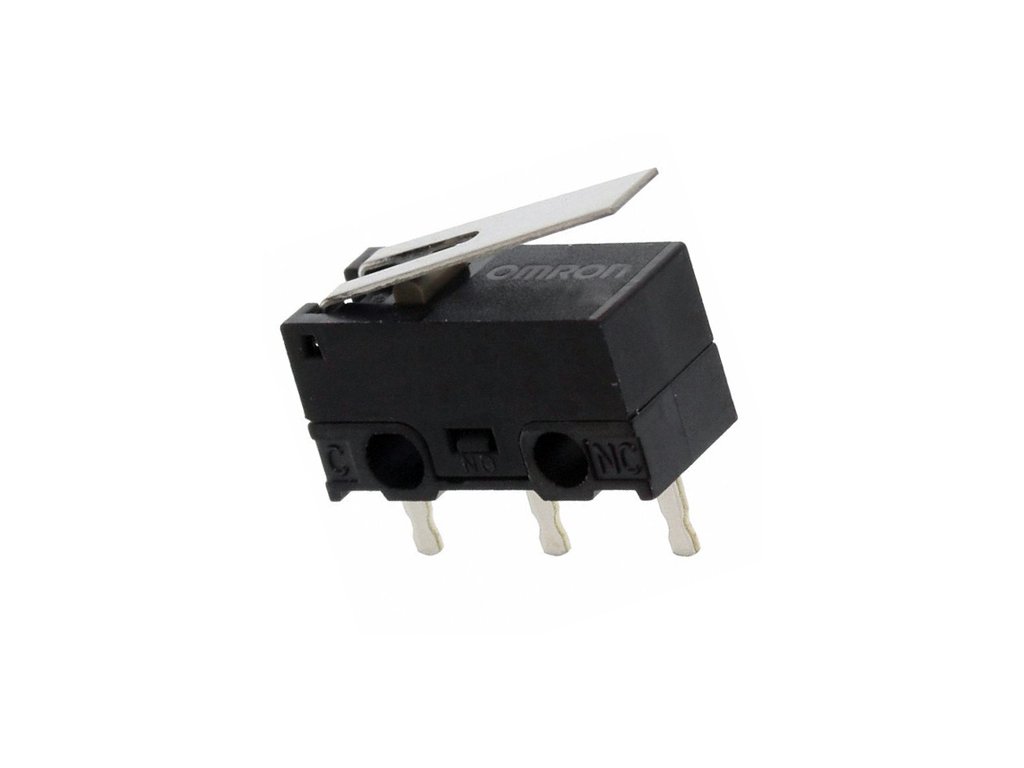

Mikrospínač s páčkou, SPDT, ON-(ON), OMRON D2F-01L
Kód: 106040009
Detailní popis produktu
Mikrospínač s páčkou, SPDT, 0,1 A / 30 V DC
Ultra-subminiaturní mikrospínač OMRON s páčkou délky 12,8 mm a přepínacím kontaktem SPDT. Při stisku přepne z rozpínacího (NC) na spínací (NO) vývod a po uvolnění se sám vrátí do výchozí polohy. Je určen pro malé (signálové) proudy – zatížitelnost 0,1 A / 30 V DC. Vývody jsou určeny k zapájení do desky plošných spojů (THT, rozteč 5,08 mm). Upevňuje se dvěma šrouby M2 (otvory Ø2,2 mm, rozteč 6,5 mm). Typické použití: detekce polohy v malých přístrojích, ovladačích a elektronice montované do DPS.
Vlastnosti produktu
- Ovládání: s páčkou, páčka 12,8 mm
- Kontakty: SPDT, ON-(ON)
- Zatížitelnost: 0,1 A / 30 V DC
- Vývody: do DPS (THT), rozteč 5,08 mm
- Rozměry tělesa: 12,8 × 5,8 × 6,5 mm
- Krytí: IP40
Technické parametry
| Výrobce: | OMRON |
| Typ: | mikrospínač – ultra-subminiaturní velikost |
| Ovládání: | s páčkou |
| Délka páčky: | 12,8 mm |
| Konfigurace kontaktů: | SPDT |
| Spínání: | ON-(ON) |
| Zatížitelnost kontaktů: | 0,1 A / 30 V DC |
| Vývody: | do DPS (THT) |
| Rozteč vývodů: | 5,08 mm |
| Rozměry tělesa (d × š × v): | 12,8 × 5,8 × 6,5 mm |
| Upevnění: | 2× Ø2,2 mm (šrouby M2), rozteč 6,5 mm |
| Ovládací síla: | max. 0,78 N |
| Stupeň krytí: | IP40 |
| Mechanická životnost: | 1 000 000 cyklů |
| Elektrická životnost: | 100 000 cyklů |
| Pracovní teplota: | -40 až +85 °C |
Doplňkové parametry
| Kategorie: | Páčkové a koncové mikrospínače (SNAP ACTION) |
|---|---|
| Typ: | mikrospínač |
| Konfigurace: | SPDT |
| Šířka (mm): | 5,8 |
| Délka (mm): | 12,8 |
| Výška (mm): | 6,5 |
| Polohy: | ON-(ON) |
| Provedení: | s páčkou |
| Rozměry (mm): | 12,8 x 5,8 x 6,5 |
| Rozteč vývodů (mm): | 5,08 |
| Stupeň krytí: | IP40 |
| Zatížitelnost kontaktů: | 0,1A / 30VDC |
| Montáž: | THT |
| Vývody: | THT |
