Spínání v nule (Zero-Crossing Mode): Obvod spíná připojený triak pouze v okamžiku průchodu síťového napětí nulou. Tím se prakticky eliminuje elektromagnetické rušení (EMI), které by jinak vznikalo při spínání v jiných částech sinusoidy.
Logika celých vln (Full-wave Logic): Zajišťuje, že se zátěž zapíná a vypíná vždy na celé periody. Tím se zamezuje vzniku stejnosměrné složky proudu, která by mohla poškozovat síť nebo připojená zařízení.
Integrovaný generátor pily (Ramp Generator): Obsahuje vnitřní generátor pilovitého napětí s nastavitelnou délkou (pomocí externího kondenzátoru). To umožňuje realizovat proporcionální regulaci výkonu (tzv. balíkovou regulaci).

2. Technické parametry

Napájení: Lze jej napájet přímo ze sítě přes srážecí odpor a diodu (obsahuje vnitřní omezovač napětí na typicky 9,25 V).
Proudový odběr: Velmi nízký, typicky do 0,5 mA.
Výstupní impuls: Generuje záporné proudové impulsy (typicky 100 mA) pro buzení hradla (gate) triaku, přičemž výstup je chráněn proti zkratu.
Reference: Obsahuje vnitřní referenční napětí (cca 1,25 V) pro snadné nastavení požadované hodnoty.

3. Typické aplikace

Regulace teploty: Ideální pro termostaty, elektrické topení, páječky nebo varné desky.
Řízení výkonu: Plynulá regulace odporových zátěží bez rušení okolních elektrospotřebičů.
Výkonové blikače: Průmyslové signalizační systémy.

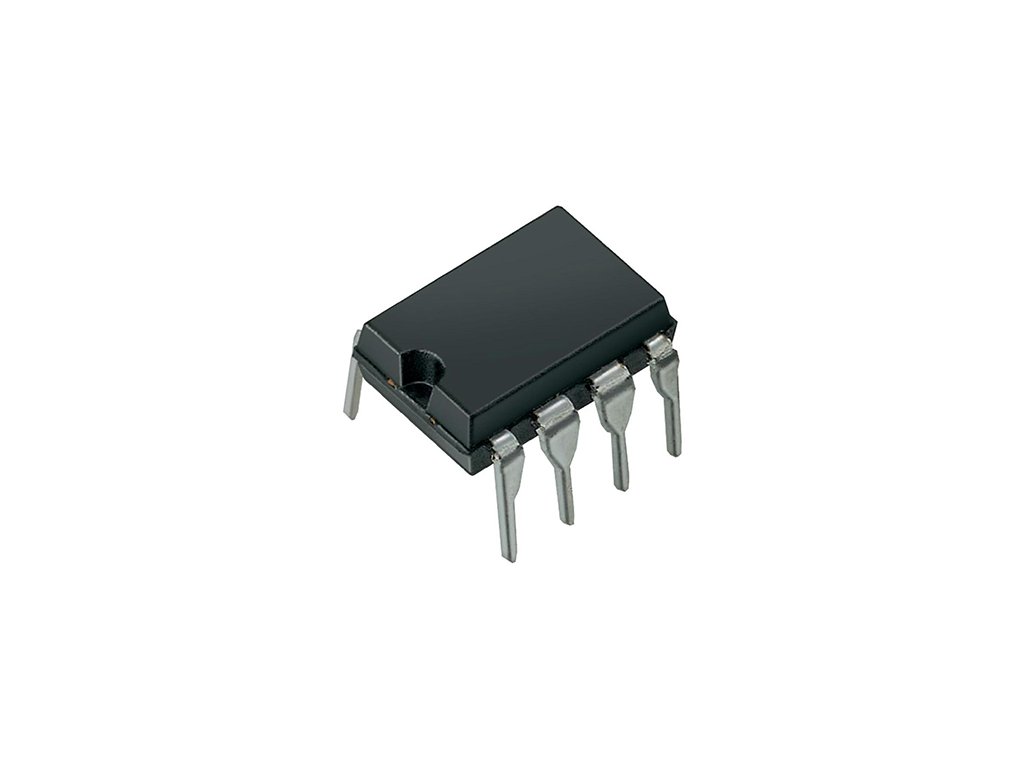

4. Zapojení vývodů (DIP8)

Obvod se nejčastěji dodává v pouzdře DIP8. Mezi klíčové vývody patří:

Pin 1: Výstup generátoru pily.
Pin 2: Připojení kondenzátoru pro nastavení střídy/periody.
Pin 3/4: Vstupy komparátoru pro řídicí napětí a zpětnou vazbu (např. z termistoru).
Pin 5: Napájení
Pin 6: Výstup pro gate triaku.
Pin 7: GND
Pin 8: Synchronizace se sítí přes odpor.

Výhoda pro konstruktéry: Díky vysoké integraci vyžaduje obvod k provozu jen minimum externích součástek, což zmenšuje výsledné zařízení a zvyšuje jeho spolehlivost.

Doplňkové parametry

Kategorie:	Drivery
Typ:	Driver
Druh:	Zero-Voltage switch
Počet kanálů:	1
Pouzdro:	DIP8
Montáž:	THT
