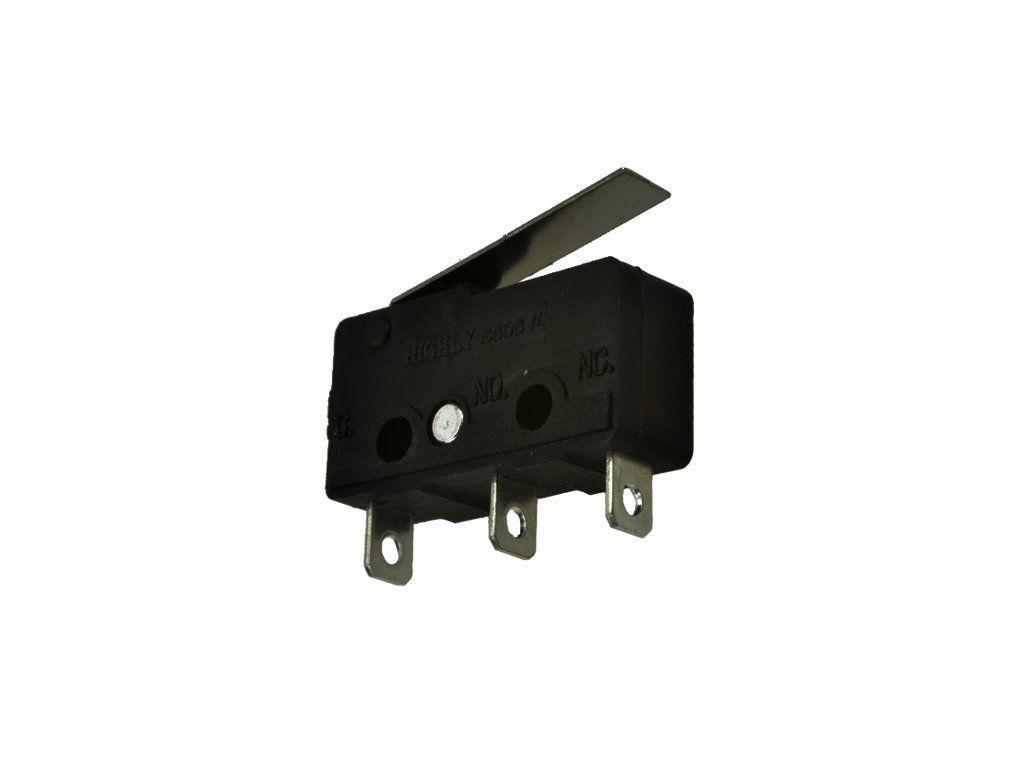

Mikrospínač s páčkou, SPDT, ON-(ON), Highly SS0501A
Kód: 106040026
Detailní popis produktu
Mikrospínač s páčkou, SPDT, 3 A / 250 V AC
Subminiaturní mikrospínač Highly s páčkou délky 17 mm a přepínacím kontaktem SPDT. Při stisku přepne z rozpínacího (NC) na spínací (NO) vývod a po uvolnění se sám vrátí do výchozí polohy. Kontakty snesou 3 A / 250 V AC; další jmenovité hodnoty: 5 A / 125 V AC. Vodiče se připojují pájením na pájecí vývody. Typické použití: detekce polohy, víka či dvířek v přístrojích a spotřebičích, koncové dorazy 3D tiskáren a menších mechanismů.
Vlastnosti produktu
- Ovládání: s páčkou, páčka 17 mm
- Kontakty: SPDT, ON-(ON)
- Zatížitelnost: 3 A / 250 V AC
- Vývody: pájecí
- Rozměry tělesa: 19,8 × 6,4 × 10,2 mm
- Krytí: IP40
Technické parametry
| Výrobce: | Highly |
| Typ: | mikrospínač – subminiaturní velikost |
| Ovládání: | s páčkou |
| Délka páčky: | 17 mm |
| Konfigurace kontaktů: | SPDT |
| Spínání: | ON-(ON) |
| Zatížitelnost kontaktů: | 5 A / 125 V AC 3 A / 250 V AC |
| Vývody: | pájecí |
| Rozměry tělesa (d × š × v): | 19,8 × 6,4 × 10,2 mm |
| Ovládací síla: | max. 0,44 N |
| Stupeň krytí: | IP40 |
| Mechanická životnost: | 1 000 000 cyklů |
| Elektrická životnost: | 100 000 cyklů |
| Pracovní teplota: | -25 až +70 °C |
Doplňkové parametry
| Kategorie: | Páčkové a koncové mikrospínače (SNAP ACTION) |
|---|---|
| Typ: | mikrospínač |
| Konfigurace: | SPDT |
| Šířka (mm): | 6,4 |
| Délka (mm): | 19,8 |
| Výška (mm): | 10,2 |
| Polohy: | ON-(ON) |
| Provedení: | s páčkou |
| Rozměry (mm): | 19,8 x 6,4 x 10,2 |
| Stupeň krytí: | IP40 |
| Zatížitelnost kontaktů: | 3A / 250VAC, 5A / 125VAC |
| Vývody: | pájecí |
