Elektrolytické kondenzátory (elektrolyty)
Elektrolytické kondenzátory neboli elektrolyty se používají například k vyhlazování napětí v napájecích obvodech. Najdete zde radiální a axiální vývodové typy, SMD kondenzátory i provedení SNAP-IN a se šroubovými svorkami. Při výběru porovnejte kapacitu v µF, jmenovité napětí, způsob montáže a rozměry. Při náhradě původní součástky ověřte také polaritu, teplotní řadu a požadavky obvodu na impedanci nebo ESR a dovolený zvlněný proud.
Řazení produktů
Výpis produktů
Ovládací prvky výpisu
Jak vybrat elektrolytický kondenzátor
Kapacita a napětí. Kapacita se udává v µF, jmenovité napětí ve V. Při náhradě vycházejte z původního označení a dokumentace zařízení. Vyšší jmenovité napětí samo o sobě nestačí k potvrzení záměnnosti: nový díl musí vyhovovat také rozměry a dalšími elektrickými parametry.
Montáž a rozměry. Radiální kondenzátor má vývody na jedné straně, axiální na opačných koncích pouzdra. U vývodových typů porovnejte průměr, výšku a rozteč vývodů; u SMD rozměry pouzdra a osazovací plochy. Pro větší kondenzátory jsou v nabídce také typy SNAP-IN a provedení se šroubovými svorkami.
Teplota, impedance a zvlněný proud. Označení 85 °C nebo 105 °C udává horní mez provozní teploty dané řady, nikoli zaručenou životnost v zařízení. U napájecích obvodů zkontrolujte také ESR nebo impedanci a dovolený zvlněný proud v technickém listu. Označení Low ESR samo o sobě neznamená, že součástka může nahradit jakýkoli jiný elektrolyt.
Polarita. U polarizovaných typů před montáží ověřte označení záporného pólu na součástce i zapojení v zařízení. Obrácené připojení může kondenzátor poškodit.
Rychlá volba podle provedení
-

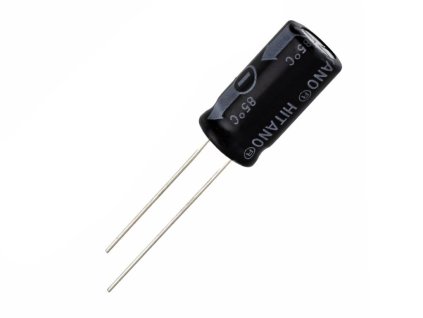

Radiální THT: do 85 °C, do 105 °C nebo s nízkou impedancí.
-
SMD: do 85 °C, do 105 °C nebo s nízkou impedancí.
-
Další montáž: axiální typy, SNAP-IN a šroubové svorky.
