Spínače a přepínače – Kompletní průvodce pro správný výběr

Co je spínač a přepínač? Základní rozdíly

Spínače a přepínače patří mezi nejzákladnější elektromechanické součástky, se kterými se setkáme prakticky ve všech oblastech elektrotechniky – od domácích spotřebičů přes průmyslové stroje až po automotive aplikace. Ačkoli se tyto pojmy v běžné řeči často zaměňují, z technického hlediska mezi nimi existuje jasný rozdíl.

Spínač (anglicky switch) je součástka, která slouží k jednoduchému zapnutí nebo vypnutí elektrického obvodu. Má dva základní stavy – sepnuto a rozepnuto. Představte si ho jako most, který se buď zvedne, nebo sklopí – proud buď teče, nebo neteče. Typickým příkladem je klasický vypínač světla na zdi.

Přepínač (anglicky changeover switch) jde o krok dále. Nejenže dokáže obvod zapnout a vypnout, ale umožňuje přepínat mezi dvěma a více obvody. Když přepínač přepnete z jedné polohy do druhé, odpojí se jeden obvod a současně se připojí druhý. Praktickým příkladem je přepínač světel v autě, kterým volíte mezi tlumenými a dálkovými světly, nebo schodišťový přepínač, kde můžete ovládat jedno světlo ze dvou míst.

Obecně tedy platí: každý přepínač může fungovat jako spínač, ale spínač nemůže fungovat jako přepínač. Při výběru je proto důležité přesně vědět, co od součástky potřebujete – zda stačí pouhé spínání jednoho obvodu, nebo zda potřebujete přepínat mezi více cestami signálu či proudu.

Typy spínačů a přepínačů podle konstrukce

Na trhu existuje celá řada konstrukčních provedení, přičemž každý typ má své specifické vlastnosti, výhody a typické oblasti použití. Podívejme se na ty nejběžnější.

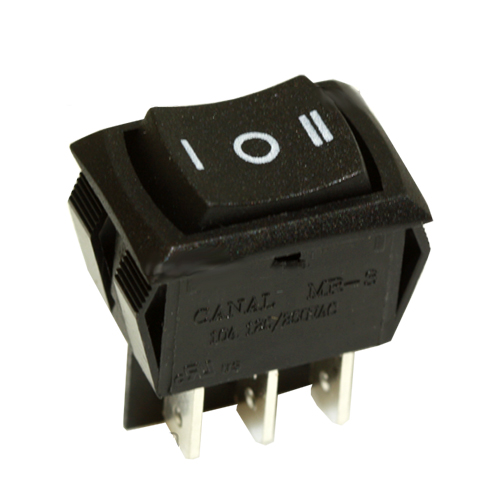

Kolébkové (rocker)

Kolébkové spínače a přepínače jsou jedním z nejrozšířenějších typů. Ovládají se kolébkou, která se naklápí z jedné strany na druhou. Jsou oblíbené díky své intuitivní obsluze – stav spínače je na první pohled jasný podle polohy kolébky. Běžně je najdete v přístrojových panelech, domácích spotřebičích, prodlužovacích kabelech nebo v rozvodech vozidel. K dispozici jsou v široké škále velikostí, od miniaturních po velké průmyslové verze, a bývají vybaveny integrovanou signalizací.

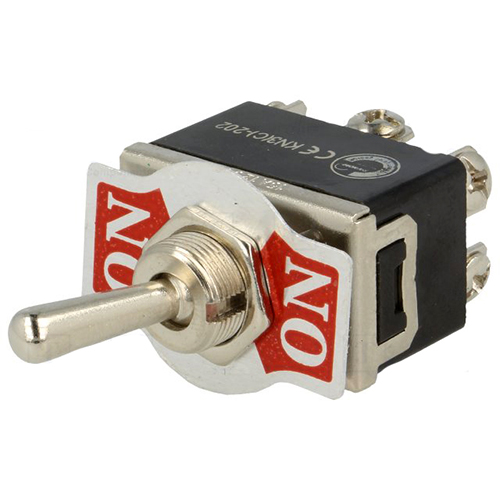

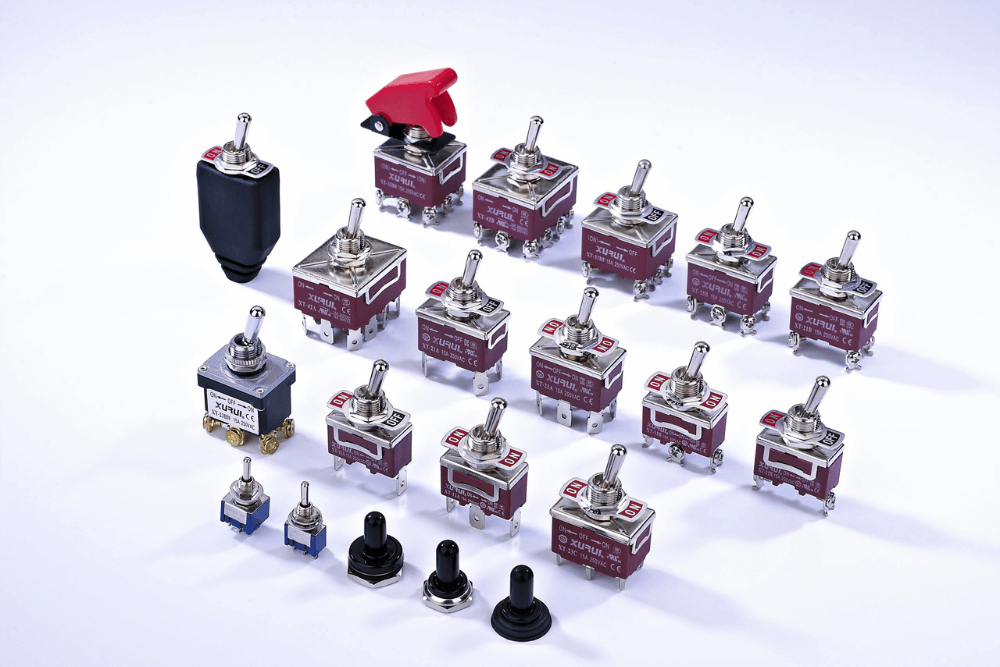

Páčkové (toggle)

Páčkové spínače se vyznačují kovovou nebo plastovou páčkou, která vyčnívá z těla spínače. Používají se tam, kde je potřeba spolehlivé ovládání – v průmyslových aplikacích, laboratorních přístrojích, vojenské technice nebo audio zařízeních. Páčkový mechanismus poskytuje jasnou hmatovou odezvu, takže obsluha vždy přesně ví, v jaké poloze se spínač nachází. Díky kompaktním rozměrům a montáži do panelového otvoru jsou ideální tam, kde je na panelu mnoho ovládacích prvků vedle sebe.

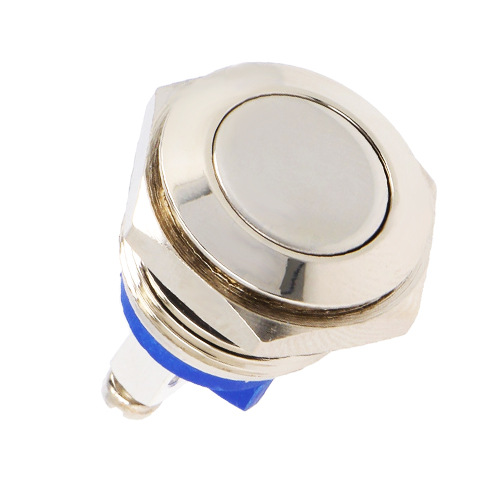

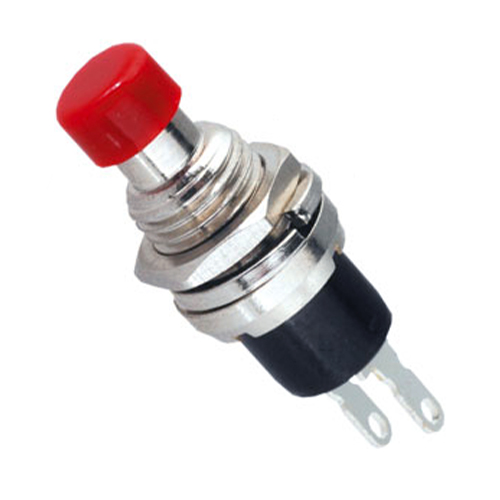

Tlačítkové (pushbutton)

Tlačítkové spínače se aktivují stisknutím tlačítka. Mohou být buď bez aretace (momentové/impulzní) – po uvolnění se vrací do výchozí polohy – nebo s aretací, kdy zůstávají v sepnuté poloze až do dalšího stisknutí. Setkáte se s nimi na ovládacích panelech strojů, v liftových kabinách, u zvonkových tlačítek nebo jako nouzové STOP tlačítka.

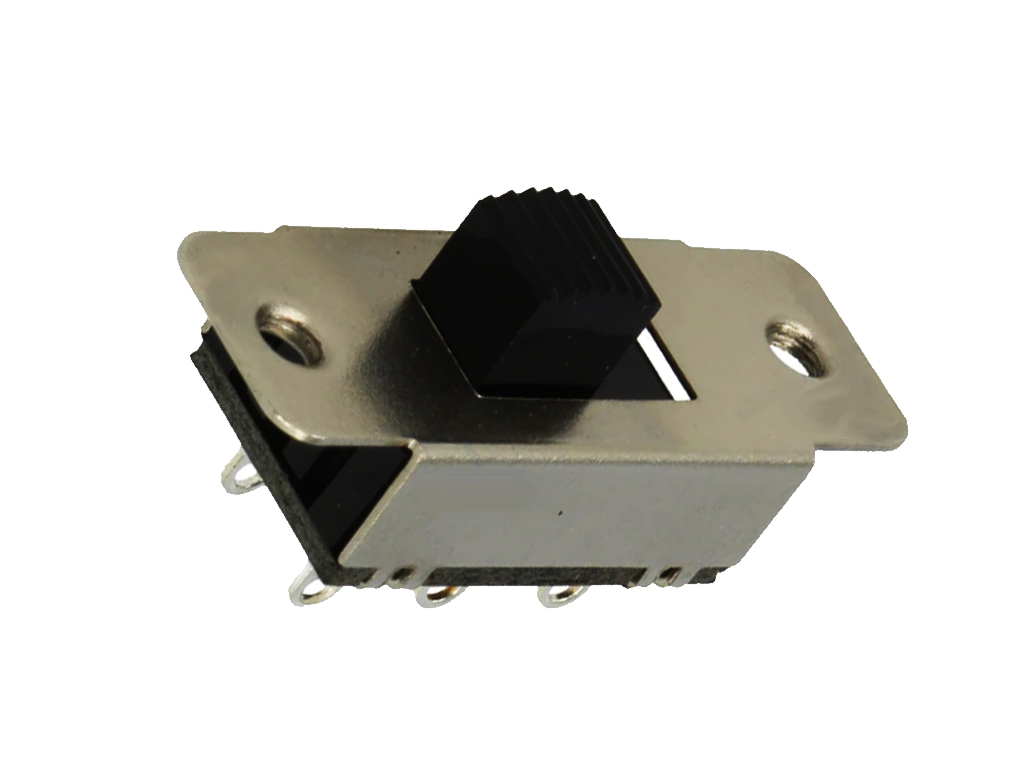

Posuvné (slide)

Posuvné spínače se ovládají posouváním jezdce v přímočarém směru. Jsou konstrukčně jednoduché, kompaktní a cenově dostupné. Typicky je najdete v menších elektronických zařízeních – dálkových ovladačích, hračkách nebo jednoduchých přístrojích. Bývají méně robustní než páčkové či kolébkové typy, ale pro aplikace s nižšími nároky na mechanickou odolnost plně dostačují.

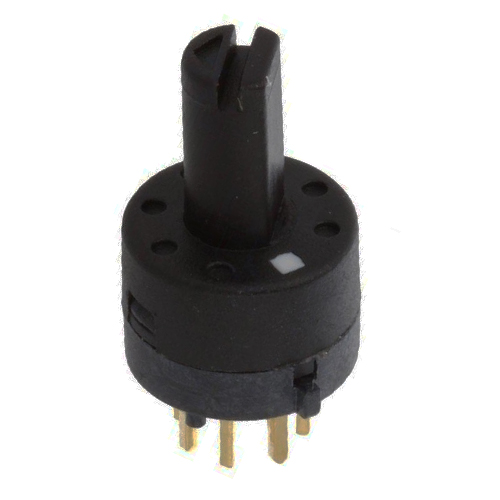

Otočné (rotary)

Otočné přepínače umožňují výběr z více než dvou poloh otáčením hřídele. Používají se tam, kde je potřeba volit mezi několika režimy nebo rozsahy – například přepínání rozsahů na multimetru, volba programu na pračce nebo výběr kanálu. Počet poloh může být od několika až po desítky. Jejich výhodou je úspora místa na panelu, protože nahrazují více samostatných spínačů jedním prvkem.

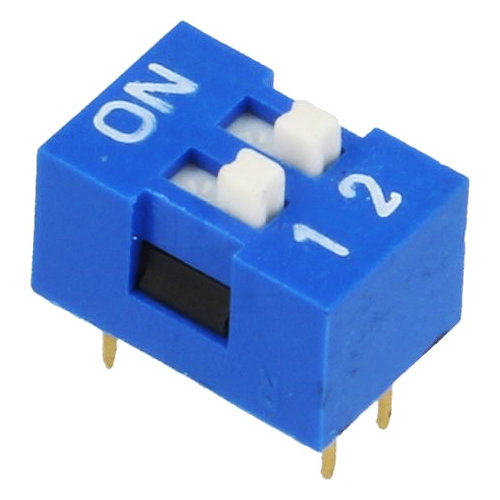

DIP spínače

Jedná se o miniaturní spínače, které se osazují přímo na desky plošných spojů. Slouží ke konfiguraci a nastavení elektronických zařízení – například nastavení adresy, volba režimu či konfigurace komunikace. Ovládají se obvykle pomocí tenkého nástroje nebo hrotu propisky. Nejsou určeny pro časté přepínání, ale spíše pro jednorázové nastavení při instalaci.

Konfigurace kontaktů – SPST, SPDT, DPST, DPDT a další

Jedním z nejdůležitějších parametrů každého spínače nebo přepínače je jeho konfigurace, tedy kolik nezávislých obvodů může ovládat a kolika způsoby. Pro označení se používá standardizovaný systém zkratek:

Pól (Pole, P) – udává počet nezávislých obvodů, které spínač ovládá. Jednopólový (SP – Single Pole) ovládá jeden obvod, dvoupólový (DP – Double Pole) ovládá dva nezávislé obvody současně jedním ovládacím prvkem.

Poloha/směr (Throw, T) – udává počet pozic, do kterých se může kontakt přepnout. Single Throw (ST) znamená jednu spínanou pozici (zapnuto/vypnuto), Double Throw (DT) znamená dvě spínané pozice (přepínání mezi dvěma obvody).

Přehled nejběžnějších konfigurací

SPST (Single Pole, Single Throw) Jeden pól, jedna poloha – nejjednodušší spínač (zapnuto/vypnuto)

SPDT Single Pole, Double Throw) Jeden pól, dvě polohy – přepíná jeden vstup mezi dva výstupy

DPST (Double Pole, Single Throw) Dva póly, jedna poloha – současně spíná/rozpíná dva nezávislé obvody

DPDT (Double Pole, Double Throw) Dva póly, dvě polohy – přepínání dvou nezávislých obvodů současně

SP3T (Single Pole, Triple Throw) Jeden pól, tři polohy

3PDT (Triple Pole, Double Throw) Tři póly, dvě polohy

Při výběru konfigurace vždy vycházejte z požadavků vašeho obvodu. Pokud potřebujete jen jednoduché zapínání a vypínání jednoho okruhu, stačí SPST. Pokud potřebujete jedním pohybem přepínat mezi dvěma alternativami, sáhněte po SPDT. Pro současné ovládání dvou nezávislých obvodů zvolte dvoupólovou variantu (DP).

Značení poloh – co znamenají závorky a pomlčky?

Při výběru spínače se setkáte se zápisem poloh ve formátu, který na první pohled může vypadat jako šifra – například (ON)-OFF-(ON) nebo ON-OFF-ON. Ve skutečnosti jde o velmi přehledný a logický systém, který vám přesně řekne, jak se spínač chová v každé poloze:

• ON - poloha, ve které je kontakt sepnut (proud prochází)
• OFF - poloha, ve které je kontakt rozepnut (proud neprochází)

• Závorky (ON) / (OFF) - momentová (nestabilní) poloha – spínač se v této poloze nedrží sám, po uvolnění se automaticky vrátí do sousední stabilní polohy (funguje na principu pružiny)
• Bez závorek ON / OFF - stabilní (aretovaná) poloha – spínač v této poloze zůstane, dokud ho ručně nepřepnete

Přehled nejběžnějších konfigurací

• ON-OFF — dvoupolohový spínač se dvěma stabilními polohami. Klasický vypínač – buď je zapnuto, nebo vypnuto. Obě polohy jsou stabilní.
• ON-ON — dvoupolohový přepínač bez střední polohy. Obě polohy jsou stabilní a v obou je kontakt sepnut (k jinému obvodu). Přepínač je vždy v jedné nebo druhé poloze, nemá „vypnuto". Typicky u SPDT přepínačů pro trvalé přepínání mezi dvěma obvody.
• ON-OFF-ON — třípolohový přepínač se třemi stabilními polohami. Ve střední poloze je obvod rozpojen, v krajních polohách je sepnut příslušný obvod. Všechny tři polohy jsou aretované. Vhodný například pro ovládání motoru: dopředu – stůj – dozadu.
• (ON)-OFF-(ON) — třípolohový přepínač s momentovými krajními polohami. Střední poloha OFF je stabilní (výchozí). Krajní polohy jsou momentové – spínač se po uvolnění vždy vrátí do středu (OFF). Ideální například pro ovládání výsuvné antény, navijáku nebo elektrických oken, kde chcete, aby se pohyb zastavil ihned po puštění páčky.
• OFF-(ON) — dvoupolohový momentový spínač. Výchozí poloha je OFF (stabilní). Po stisknutí/přepnutí do polohy ON se kontakt sepne, ale po uvolnění se spínač vrátí zpět do OFF. Klasické použití: houkačka, startér, zvonkové tlačítko – funguje pouze po dobu držení.
• (ON)-OFF — obdoba předchozího, ale momentová poloha je na opačné straně. Funkčně obdobné, liší se jen směrem ovládání.
• (ON)-ON — dvoupolohový přepínač, kde jedna poloha je stabilní (ON) a druhá momentová (ON). Spínač je běžně v sepnuté stabilní poloze. Přepnutím do druhé polohy se přepne obvod, ale jen po dobu držení – po uvolnění se vrátí zpět. Využití například pro dočasné přepnutí komunikačního kanálu nebo dočasné přepnutí na záložní systém.
• ON-ON-ON — speciální třípolohová konfigurace, kde jsou všechny tři polohy stabilní a ve všech je sepnut nějaký kontakt (typicky u DPDT přepínačů, kde střední poloha vytváří specifickou kombinaci kontaktů). Používá se v audio technice nebo pro přepínání pickup konfigurací u elektrických kytar.

Jak vybrat správný spínač či přepínač?

Výběr správného spínače nebo přepínače se může na první pohled zdát komplikovaný, ale pokud postupujete systematicky, jde to snadno. Stačí si zodpovědět několik základních otázek:

1. Potřebuji spínat, nebo přepínat?
   Pokud jen zapínáte a vypínáte jeden obvod, stačí spínač (SPST). Pokud přepínáte mezi dvěma a více obvody, potřebujete přepínač (SPDT, DPDT apod.).
2. Kolik nezávislých obvodů potřebuji ovládat současně?
   To určí počet pólů – jednopólový (SP), dvoupólový (DP) nebo vícepólový.
3. Kolik poloh potřebuji a mají být stabilní, nebo momentové? Chcete, aby spínač zůstal v dané poloze (stabilní ON), nebo se měl po uvolnění vrátit zpět (momentové (ON))? To určuje volbu mezi např. ON-OFF-ON a (ON)-OFF-(ON).
4. Jaký typ konstrukce je vhodný pro moji aplikaci? Kolébkový pro přístrojové panely a spotřebiče, páčkový pro průmysl a náročné prostředí, tlačítkový pro impulzní ovládání, otočný pro výběr z více režimů.
5. Jaké jsou elektrické parametry? Nezapomeňte zkontrolovat jmenovité napětí a proud spínače – musí odpovídat parametrům vašeho obvodu. Důležité je také rozlišovat mezi AC a DC hodnotami, protože při stejnosměrném proudu dochází k většímu namáhání kontaktů elektrickým obloukem.
6. Jaké je prostředí nasazení? Pro náročné podmínky (vlhkost, prach, vibrace) volte spínače s odpovídajícím stupněm krytí (IP) a robustnější konstrukcí.

Shrnutí

Spínače a přepínače jsou zdánlivě jednoduché součástky, ale správná volba může výrazně ovlivnit spolehlivost, bezpečnost i komfort obsluhy vašeho zařízení. Pokud si nejste jistí výběrem, neváhejte nás kontaktovat – rádi vám poradíme s výběrem přesně podle vašich potřeb.
